ווסתי תדר מתח ביניים



pdf for download
  • תאור
  • מאפיינים
  • סרטים

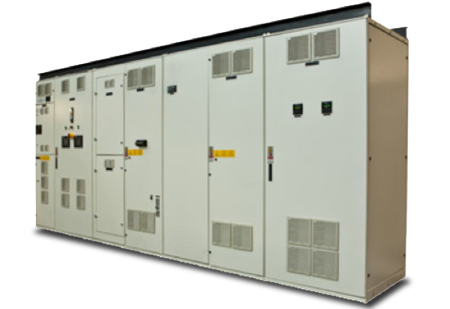

ווסתי תדר מתח ביניים
ווסתי תדר מתח ביניים: יעילות וביצועים
ווסתי התדר המשווקים ע"י אלקטרו מתכת הם הפתרון האידיאלי עבור פעולות הנעה באפליקציות התובעניות ביותר.
אלקטרו מתכת מפיצה טכנולוגיה מוכחת ואת ווסתי התדר במתח ביניים המובילים בעולם, הטכנולוגיה וההנדסה שלהם מספקים ביצועים סטטיים ודינמיים מעולים עם רמה גבוהה של יעילות בטווח הפעולה של כל הציוד מונע.

לווסתי התדר מ"ב יש נקודת מבט ניטראלית מוצמדת כונן מקור עם התקני IGBT לכוח ושליטה דיגיטלית עבור כונן בעל ביצועים משתני מהירות של מנועי אינדוקציה.

לווסתי התדר מ"ב יש נקודת מבט ניטראלית מוצמדת כונן מקור עם מערכות IGBT וטכנולוגית שליטת מקומית עבור סנכרון מנועי אינדוקציה.

ווסתי התדר מ"ב שלנו בעלי הנעה בעזרת יחידת IPCT ויחידת בקרה חדישה למנועי סינכרון ואינדוקציה.
ווסתי התדר מבקרים לעיתים קרובות מנועים באפליקציות הבאות:
·      מאווררים.
·      משאבות מכל הסוגים.
·      מדחסים.
·      תחנות רוח, מסועים, תנורים, אקסקרודרים, מעליות ועוד.
התעשיות בהן ניתן למצוא אפליקציות בעלי ווסתי תדר מ"ב הן:
·      תחנות כוח (מאווררים ומשאבות למיניהם ועוד).
·      תעשיות מתכת (מאווררים, גנרטורים ועוד).
·      תעשיות פטרו-כימיות (משאבות, מדחסים ועוד).
·      מכרות (משאבות, מאווררים ועוד).
·      מים ושפכים (משאבות ועוד).
·      תעשיות חימום, איוורור ומיזוג אויר (מדחסי מיזוג גדולים).
תעשיות מלט.

לאינפורמציה נוספת, אנא פנה ל: info@gino-ind.com

ווסתי תדר מתח ביניים
Medium Voltage VFD Specifications
Input phase frequency Three phase, 50/60Hz +/- 10%
Input frequency/voltage fluctuation ± 15 -20%
Input power factor > 0.96
Output voltage range 2.3 kV ~ 13.8 kV
Output current range up to 1500 A (please contact us for more)
VFD capacity 250 kW ~ 12500 kW
Overload capacity 120% of rated current for 120s; 150% of rated current for 3s; 200%
Output frequency 0.5 ~ 120Hz
Efficiency ≥ 96% including phase-shifting transformer; (98% excluding phase-shifting transformer)
Frequency resolution 0.01 Hz / 0.002 Hz
Control mode V/F control; Vector control; Active front end
Acceleration/deceleration time 0 ~ 1600s, Adjustable
Digital I/O 12/13 channels digital inputs/outputs
Analog I/O 2/4 channels analog inputs/outputs
Lamps Mains supply ON, VFD running, VFD fault
Communication protocols Modbus (standard, built-in), Profibus, DeviceNet, Industrial Ethernet
Auxiliary power supply 1- phase 110/220/230/240 VAC; or 3-phase 380 V AC (+15 -20%)
PID function Embedded PID regulator
Control function Auto re-start after recovery of supply voltage; Torque booster; Frequency-skip; Self-diagnosis; Fly-start; Synchronous transfer (optional); Cell bypass (optional)
Operation mode Local/Remote; Open loop/closed loop
Frequency setting Via user interface or via analog inputs
Status output of VFD Relay and analog outputs
Altitude Below 1000m, (de-rating @1% per 100 m above 1000 m).
Environment Suitable for indoor installation away from corrosive/explosive gas, dust-free enivroments
Operating temperature -5 ~ 45 °C
Storage temperature -40 ~ 70 °C
Humidity 0 ~ 95%, no condensing
Conformal coating of PCBs Standard
Storage condition -25 ~ 55 °C
Protection Overload, Overcurrent, Open-phase / phase loss (input and motor), Ground fault, Overvoltage, Overheat, Current limit, cabinet door interlock
IP Rating IP30 / 31, IP41 on request (IP54 for controller)
Cooling Air cooling
Standards IEC61800-4:2002 Q/CP BLH003-2007
Harmonics Compliant with IEEE 519
Standards IEC 60038 / 60050-151 / 60050-551 / IEC 60076 / IEC 60721 (relevant chapters) / IEC 61000 / IEC 61800-3 / IEC 60757 / IEC 106


 Actual size and weight will differ according to customer requirements*
