לוח מתח ביניים GIS



pdf for download
  • תאור
  • מאפיינים
  • סרטים

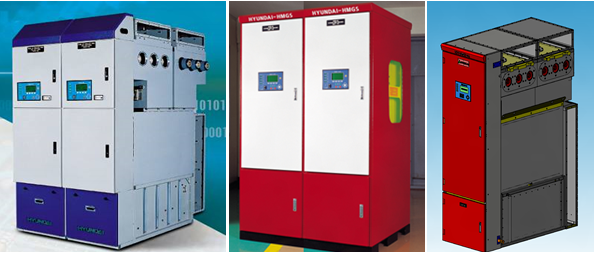

 לוח מתח ביניים GIS



לוחות החשמל "מבודדי גז" (GIS) אותם משווקת אלקטרו מתכת, הם שילוב של לוחות מיתוג בואקום, 3 אפשרויות מיתוג, תקשורת BUS ומוצרי בקרה משולבים פיסית, מכאנית וחשמלית במערכות מתח ביניים.

לוחות GIS כוללות: מערכות בודדות ומשולבות תקשורת, לוחות מבודדים איכותיים שמאריכים את חיי המערכת, בטוחים וקלים לתפעול, בידוד לאדמה המונע חשיפה של אלמנטים חשמליים חיים למשתמש, מערכת לוחות קומפקטיים המאפשרת הוספה קלה מבלי לנתק את המערכת, ותוך כדי פעולתה.

לוחות GIS של אלקטרו מתכת זמינים עד ל-38kV


לאינפורמציה נוספת, אנא פנה ל: info@gino-ind.com

GIS Specifications



38 36 24(25.8) 12 (Rated Voltage (kV
38 36 24(25.8) 12 (Maximum operating Voltage (kV
80 70 70 28 Rated power frequency withstand (voltage (kV
200 170 150 75 Rated lightning impulse withstand voltage (kV)
1.0 1.0 1.0 All Voltage values apply for an insulating gas pressure, absolute, 20c (bar)
60 50/60 50/60 Rated frequency (Hz)
1250/2500 1250/2500 1250/2000 Rated busbars current (A)
1250/2500 1250/2500 1250/2000 Rated feeder current (A)
104 104 65 Rated peak withstand current (kA)
40 40 25 Rated short-time current, 3s (kA)
40 40 25 Rated short-circuit breaking current of circuit breaker (kA)
104 104 65 Rated short-circuit making current of circuit breaker (kA)
CO-15s-CO, O-0.3s-CO-3min-CO Rated operating sequence
Ca.75 Ca.75 Ca.65 Closing time (ms)
Ca.45 Ca.45 Ca.45 Opening time (ms)
5 cycle 5 cycle 5 cycle Breaking time
SF6 SF6 SF6 Insulating gas
1.6 1.6 1.6 Design pressure, absolute, 20c (bar)
1.3 1.3 1.35 Rated filling pressure, absolute, 20c (bar)
1.2 1.2 1.2 Minimum operating pressure, absolute, 20c (bar)
DC 110/125 Auxiliary voltage (V)
IP65 High voltage live parts Degree of protection

IP4X Low voltage compartment
+40 Max. value c Ambient Temperature
-5 Min. value c
1000 Attitude for erection above sea level (m)
