מתנעים רכים מתח ביניים "הכל באחד" עד 7.2Kv – 600A



pdf for download
  • תאור
  • מאפיינים
  • סרטים

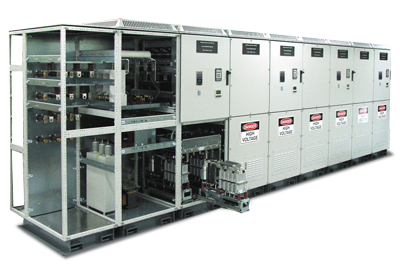

מתנעים הרכים MVS




סדרת המתנעים הרכים MVS היא הפיתרון האולטימטיבי לבקרת והגנת המנוע. לסדרת MVS יכולת הנעה ועצירה מתקדמת ובעלת מערכת הגנה, ממשק ידידותי וזיווד מושלמים.

מתנעי MVS מספקים הנעת מנוע משולבת ומערכות בקרה ופיקוד למצבים התעשייתיים התובעניים ביותר.



מתנעים הרכים MVS


מערכת אלגוריתם מתקדמת מספקת למתנע ה MVS יכולת הנעה ועצירה רכה ועדינה ביותר, ומערכת ההגנה הניתנת לתכנון מאפשרת מערכת הגנה חשמלית ומכאנית מושלמת. מסך גדול ופרוט הביצועים מאפשרים יכולות תכנות והפעלה פשוטות.

מתנעי MVS יכולים להיות מזוודים תחת IP54, עם אופציות לחיבור ישיר או עם מגען עוקף. אלקטרו מתכת יכולה לתכנן ולבנות לוחות שיענו על דרישות ספציפיות של הלקוח, ואנו מספקים תשובה אפליקטיבית הנדסית מלאה, ומלווים את הלקוח משלב התכנון ועד לשלב ההתקנה והשירות שאחריו.



מתנעי MVS מותקנים בכל רחבי העולם. ע"י שילוב של הגנה על המנוע עם הנעה ועצירה רכה, ה-MVS מספק בפשטות וביעילות אנרגטית פתרון למרבית האפליקציות.

מתנעי ה-MVS מכילים מספר רב של אפשרויות ידידותיות להבטחת הפעלה קלה, ויש להם את הגמישות לפתור את דרישות המצבים של אפליקציות מתח ביניים.

המתנעים הרכים מסדרת MVS נותנים פתרון לאפליקציות בתחומי הנפט והגז, המים והשפכים, בתחום הימי ובתחום המכרות.


לאינפורמציה נוספת, אנא פנה ל: info@gino-ind.com

MVS: Specifications

Supply

Mains Voltage
MVSxxxx-V02 3 x 2300 VAC (± 10%)
MVSxxxx-V03 3 x 3300 VAC (± 10%)
MVSxxxx-V04 3 x 4160 VAC (± 10%)
MVSxxxx-V06 3 x 6600 VAC (± 10%)
MVSxxxx-V07 3 x 7200 VAC (± 10%)
MVSxxxx-V11 3 x 11000 VAC (± 10%)
MVSxxxx-V13 3 x 13800 VAC (± 10%)
Control Voltage
MVSxxxx-xxx-C12 110 VAC to 130 VAC (+ 10% / - 15%)
  or 220 VAC to 240 VAC (+ 10% / - 15%)
All models 500 VA, single phase
Mains Frequency 45 Hz to 66 Hz
Rated Power Frequency Withstand Voltage (Ud)
MVSxxxx-V02 ~ MVSxxxx-V04 11450 VAC
MVSxxxx-V06 ~ MVSxxxx-V07 20000 VAC
MVSxxxx-V11 ~ MVSxxxx-V13 35000 VAC
Rated Lightning Impulse Withstand Voltage (BIL) - Overvoltage Category III (Up)
MVSxxxx-V02 ~ MVSxxxx-V07 45 kV
MVSxxxx-V11 85 kV
MVSxxxx-V13 95 kV
Form Designation Bypassed semiconductor motor starter form 1
Control Inputs
Start (Terminals C23, C24) 24 VDC, 8 mA approx
Stop (Terminals C31, C32) 24 VDC, 8 mA approx
Reset (Terminals C41, C42) 24 VDC, 8 mA approx
Input A (Terminals C53, C54) 24 VDC, 8 mA approx
Input B (Terminals C63, C64) 24 VDC, 8 mA approx
Motor Thermistor (Terminals B4, B5)
Outputs
Relay Outputs 10 A @ 250 VAC/ 360 VA
  10 A @ 30 VDC resistive
Main Contactor (Terminals 13, 14) Normally Open
Bypass Contactor (Terminals 23, 24) Normally Open
Run Output/ PFC (Terminals 33, 34) Normally Open
Output Relay A (Terminals 43, 44) Normally Open
Output Relay B (Terminals 51, 52, 54) Changeover
Output Relay C (Terminals 61, 62, 64) Changeover
Analog Output (Terminals B10, B11) 0-20 mA or 4-20 mA
Environmental
Degree of Protection
Power Assembly IP00
Controller IP54/ NEMA 12
Operating Temperature - 10 ËšC to + 60 ËšC
Storage Temperature - 25 ËšC to + 55 ËšC
  - 25 ËšC to + 70 ËšC (< 24 hours)
Humidity 5% to 95% Relative Humidity
Pollution Degree Pollution Degree 3
Vibration Designed to IEC 60068 Test Fc Sinusoidal
  4 Hz to 13.2 Hz: ± 1 mm displacement
  13.2 Hz to 200 Hz: ± 0.7 g
EMC Emission
Equipment Class (EMC) Class A
Conducted Radio Frequency Emission 10 kHz to 150 kHz: < 120 - 69 dB µV
  0.15 MHz to 0.5 MHz: < 79 dB µV
  0.5 MHz to 30 MHz: < 73 dB µV
Radiated Radio Frequency Emission 0.15 MHz to 30 MHz: < 80-50 dB µV/m
  30 MHz to 100 MHz: < 60-54 dB µV/m
  100 MHz to 2000 MHz: < 54 dB µV/m

This product has been designed for Class A equipment. Use of the product in domestic environments may cause radio interference, in which case the user may be required to employ additional mitigation methods.
EMC Immunity
Electrostatic Discharge 6 kV contact discharge, 8 kV air discharge
Radio Frequency Electromagnetic Field 80 MHz to 1000 MHz: 10 V/m
Fast Transients 5/50 ns (main and control circuits)
  2 kV line to earth, 1 kV line to line
Surges 1.2/50 µs (main and control circuits) 2 kV line to earth, 1 kV line to line
Voltage dip and short time interruption 5000 ms (at 0% nominal voltage)
  (safe shutdown)
Short Circuit
Rated short-circuit current, symmetrical, fused (Class E2)
MVSxxxx-V02 ~ MVSxxxx-V07 48 kA
MVSxxxx-V11 ~ MVSxxxx-V13 75 kA
Power Assembly (SCRs bypassed) 20 W approx
Controller 10 W approx
Standards Approvals
C√ EMC requirements
UL/ C-UL UL 508, UL 347
CE EMC EU Directive
Marine Lloyd's Register
