מתנעים רכים מתח נמוך בסיסיים אנלוגיים



pdf for download
  • תאור
  • מאפיינים
  • סרטים

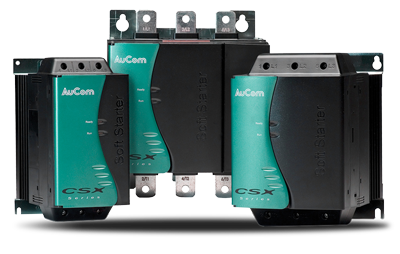

מתנעים רכים מתח נמוך בסיסיים אנלוגיים
גודל קומפקטי

משפחת המתנעים הרכים CSX היא קומפקטית, קלת משקל. משפחת ה-CSX מתאימה לשימוש במקומות קטנים ואידאלית כהחלפה של מתנעים ישנים.

מגען עוקף משולב
מגען עוקף משולב הנמצא בתוך המתנע מפשט את ההתקנה ע"י מיעוט בצורך לחבר ציוד נילווה. הוא גם גורם לקומפקטיות של המערכת כולה ולהקטנה פיסית. עקיפת המתנע בזמן עבודת המנוע מקטינה את הצורך בחימום וחוסכת שימוש באיוורור נוסף בהתקנה.

תפעול פשוט וקל
משפחת מתנעי ה-CSX קלה לתפעול וכיוון בעזרת 3 פעולות התאמה פשוטות. בחירת המתח בתחילת הפעולה, בחירת זמן לעליית המתח ובחירה בזמן עצירת העלייה המתח (במקרה הצורך), והמתנע מוכן לפעולה. למתנע יכולת לקונפיגורציה חוזרת שמונעת כניסה נוספת לתפריט ועבודה מיותרת.

לאינפורמציה נוספת, אנא פנה ל: info@gino-ind.com

CSX Specifications:

Mains Supply



Mains voltage (L1, L2, L3)



CSX-xxx-V4

3 x 200 VAC ~ 440 VAC (+ 10% / - 15%)

CSX-xxx-V6

3 x 200 VAC ~ 575 VAC (+ 10% / - 15%)

Mains frequency (at start)

45 Hz to 66 Hz

Rated insulation voltage

600 VAC

Form designation

Bypassed semiconductor motor starter form 1

Control Voltage (A1, A2, A3)



CSX-xxx-xx-C1

110-240 VAC (+ 10% / - 15%)



or 380-440 VAC (+ 10% / - 15%)

CSX-xxx-xx-C2

24 VAC/VDC (± 20%)

Current consumption (during run)

< 100 mA

Current consumption (at power-up)



CSX-xxx-xx-C1

10 A

CSX-xxx-xx-C2

2 A

Inputs



Start (terminal 01)

Normally Open, 300 VAC max

Stop (terminal 02)

Normally Closed, 300 VAC max

Outputs



Main contactor (terminals 13, 14)

Normally Open



6 A, 30 VDC resistive / 2 A, 400 VAC, AC11

Environmental



Degree of protection CSX-007 to CSX-055

IP20

Degree of protection CSX-075 to CSX-110

IP00

Operating temperatures

- 10 °C to + 60 °C

Humidity

5% to 95% Relative Humidity

Pollution degree

Pollution Degree 3

Vibration

IEC 60068 Test Fc Sinusoidal



4 Hz to 13.2 Hz: ± 1 mm displacement



13.2 Hz to 200 Hz: ± 0.7 g

EMC Emission



Equipment class (EMC)

Class A

Conducted radio frequency emission

0.15 MHz to 0.5 MHz: < 90 dB (µV)



0.5 MHz to 5 MHz: < 76 dB (µV)



5 MHz to 30 MHz: 80-60 dB (µV)

Radiated radio frequency emission

30 MHz to 230 MHz: < 30 dB (µV/m)



230 MHz to 1000 MHz: < 37 dB (µV/m)





This product has been designed as Class A equipment. Use of this product in domestic environments may cause radio interference, in which case the user may be required to employ additional mitigation methods.

EMC Immunity



Electrostatic discharge

4 kV contact discharge, 8 kV air discharge

Radio frequency electromagnetic field

0.15 MHz to 1000 MHz: 140 dB (µV)

Rated impulse withstand voltage (Fast transients 5/50 ns)

2 kV line to earth, 1 kV line to line

Voltage dip and short time interruption

100 ms (at 40% nominal voltage)

Harmonics and distortion

IEC61000-2-4 (Class 3), EN/IEC61800-3

Short Circuit



Rated short-circuit current CSX-007 to CSX-037

5 kA

Rated short-circuit current CSX-045 to CSX-110

10 kA

Heat Dissipation



During Start

3 watts / ampere

During Run

10 watts typical

Approvals



C-tick

IEC 60947

UL / C-UL

UL 508

CE

IEC 60947

CCC

GB 14048.6

Lloyds

IEC 60947
