מתנעים רכים מתח ביניים עד 13.8Kv-600A + פתרון בסיס



  • תאור
  • מאפיינים
  • סרטים

מתנעים רכים מתח גבוה עד (13.8Kv-600A (powered by A
מתנעים רכים מתח גבוה עד (13.8Kv-600A (powered by Aucom

מתנעים רכים מתח גבוה עד (13.8Kv-600A (powered by Aהמתנע הרך הקטן ביותר בעולם. טווח זרם: עד 600A חיבור מנוע: Inline מתח: עד 15Kv תדר ראשי: 45Hz – 66Hz   המתנע הרך הבטוח בעולם.

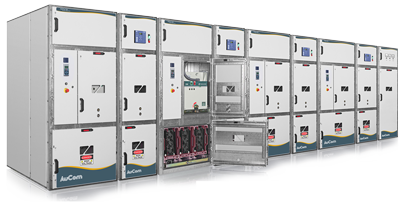

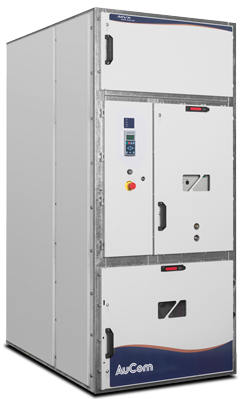

משפחת המתנעים הרכים MVX היא הקטנה ביותר בעולם המתנעים הרכים במתח ביניים עם הפאנל הקומפקטי ביותר. המקום הפיסי הוא יתרון גדול להקטנת שטח לוחות החשמל, חוסך בעלויות ומעניק גמישות במקומות בהם החיסכון במקום הוא קריטי, כמו באפליקציות ימיות.
  בכדי להבטיח את אנשיך ומפעלך בפני תקלות של קשת חשמלית, מתנע ה- MVX הוא האלטרנטיבה האופטימלית. ל-MVX  יש את כל הסטנדרטים של IEC למניעת תקלת קשת חשמלית פנימית. סדרת ה-MVX-L, יכולה להתמודד בבעיית קשת חשמלית בצורה ממודרת, ובלי השפעה על הציוד הסמוך. הפאנל עומד בפני תקן קשת חשמלית (IAC AFLR) עד למקסימום של 31.5KA לשניה.
קל לתפעול ושירות. אלקטרו מתכת מרכיבה את מתנעי ה-MVX בצורה שתהיה קלה לפרוק והחלפה חלקית. המתנע בנוי כך שבצורה קלה ומהירה יהיה ניתן להחליף חלק מסוים במתנע. בלוחות ממוקמים חלונות הצצה, כך שיהיה ניתן להביט בחלקי המתנע השונים וצורת בניית הלוחות והדלתות מאפשרת גישה קלה והחלפה מהירה בעת הצורך.
גמישות בהרכבה ובהתקנה.
בהזמנת המתנעים הרכים מסדרת MVX  תוכל להיות בטוח שהלוחות בנויים במידות וצורה סטנדרטיים, המתאימים לרוב יצרני הלוחות בעולם.

היתרון שבניסיון.
בכל שלב בתהליך, הצוות של אלקטרו מתכת ילווה ויעבוד איתך ע"מ ליצור את הפתרון האידאלי והאמין ביותר לאפליקציה ולתקציב שלך.
מתנעי ה-MVX זמינים בטווח הקונפיגורציות של עד סטנדרט המתח של 13.8KVA ו- 600A.
אלקטרו מתכת מעניקה את מלוא השירות לתכנון ויצור מלא של בקרת המנוע שלך, ומלווה אותך בהפעלה ובשירות ללא תחרות בעת הצורך.

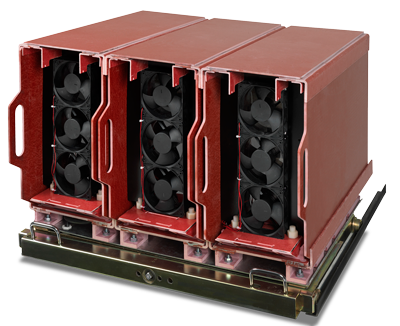

מתנעי MVX – בסדרת IP00.
ניתן לשלב את המתנעים הרכים לפי דרישת הלקוח, ובשם המותג שלו כחלק ממערך לוחות החשמל אותם הוא מייצר ובהתאם למפרט הנדרש.
מתנעים רכים מתח גבוה עד (13.8Kv-600A (powered by A

לאינפורמציה נוספת, אנא פנה ל: info@gino-ind.com

MVX: Specifications

Supply

Mains Voltage



MVXxxxx-V12

12 kV Phase-phase

Rated Frequency

50 Hz or 60 Hz

Rated Power Frequency Withstand Voltage (Ud)

MVXxxxx-V12

42 kV

Rated Lightning Impulse Withstand Voltage (Up)

MVXxxxx-V12

75 kV





Rated short-time withstand current (asymmetrical RMS peak) (Ik)

MVXxxxx-V12

31.5 kA for 4 seconds





Form Designation

Bypassed semiconductor motor starter form 1

Control Inputs

Start (Terminals C23, C24)

24 VDC, 8 mA approx

Stop (Terminals C31, C32)

24 VDC, 8 mA approx

Reset (Terminals C41, C42)

24 VDC, 8 mA approx

Input A (Terminals C53, C54)

24 VDC, 8 mA approx

Input B (Terminals C63, C64)

24 VDC, 8 mA approx

Motor Thermistor (Terminals B4, B5)

Trip point > 2.8 kOhm

Control Outputs

Relay Outputs

10 A @ 250 VAC resistive



6 A @ 250 VAC AC15 p.f. 0.3



10 A @ 30 VDC resistive

Main Contactor (Terminals 13, 14)

Normally Open

Bypass Contactor (Terminals 23, 24)

Normally Open

Run Output/ PFC (Terminals 33, 34)

Normally Open

Output Relay A (Terminals 43, 44)

Normally Open

Output Relay B (Terminals 51, 52, 54)

Changeover

Output Relay C (Terminals 61, 62, 64)

Changeover

Analog Output (Terminals B10, B11)

0-20 mA or 4-20 mA

Environmental

Equipment Class (EMC)

Class A

Internal Arc Classification (IAC)

AFLR to maximum of 31.5 kA for 1 second

Degree of Protection







Phase Cassette

IP00

Controller

IP54/ NEMA 12

Operating Environment



IEC60721-3-3: IE34: Climatic 3K4

-5° C to 40° C, with derating to 55° C

Relative Humidity

5% to 95%

Storage Environment



IEC60721-3-1: IE12

- 5° C to + 45° C

Relative Humidity

5% to 95%

Pollution Degree

Pollution Degree 2

Vibration

IEC 60068-2-6 Fc





Standards Approvals

C√

EMC requirements

CE

EMC EU Directive
